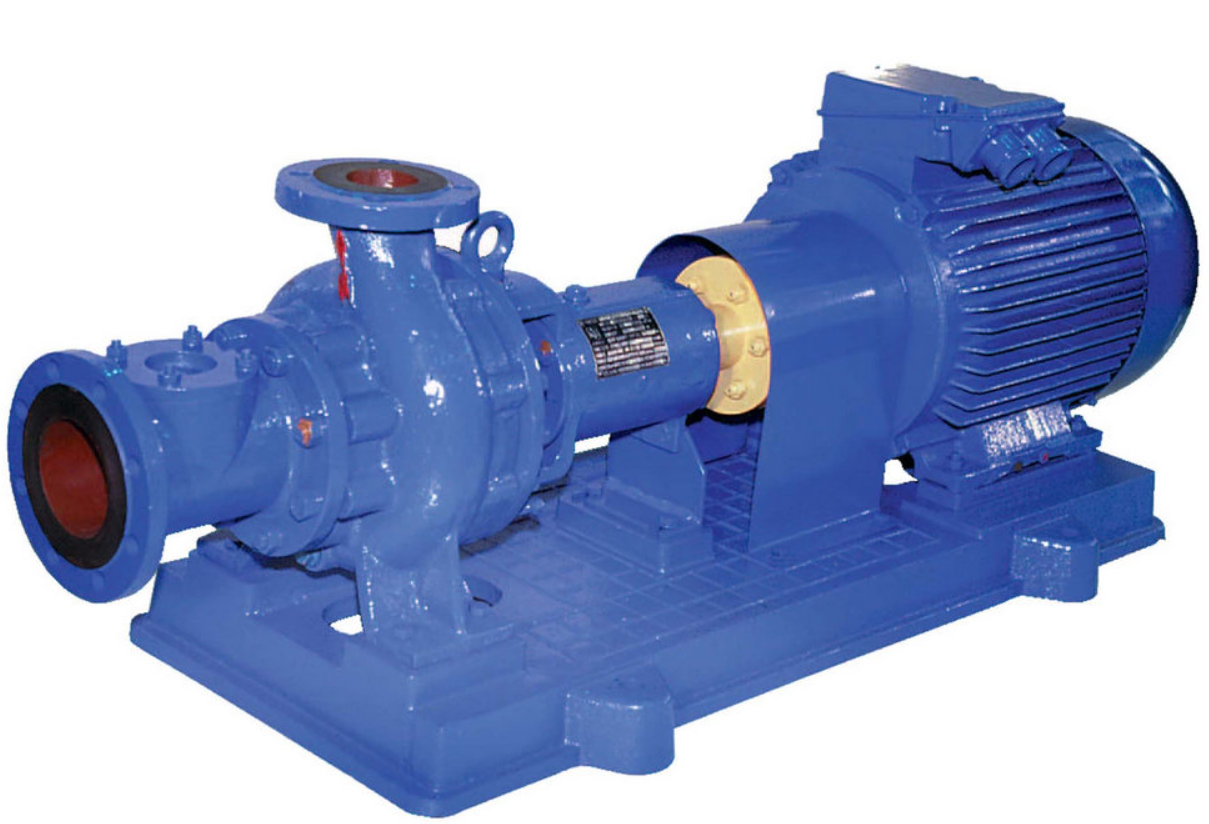

Сточно-массный насос серии СМ

Общая характеристика
Горизонтальные центробежные консольные одноступенчатые насосы для сточных масс. Уплотнение – сальниковое или торцовое.
Климатическое исполнение: УХЛ 3.1 (от –10 до +40 °C) и Т2 (от –10 до +50 °C). Есть взрывозащищённый вариант (Ex IIB T3 Gb X) для зон классов 1 и 2.

Рабочие параметры
pH: от 6 до 8,5
Температура жидкости: от –10 до +80 °C
Плотность: до 1050 кг/м³
Твёрдые включения: до 5 мм, не более 1% по массе
Концентрация примесей: до 2%
Содержание газа: до 5%
Давление на входе: до 0,35 МПа для торцового уплотнения, до 0,1 МПа для сальникового

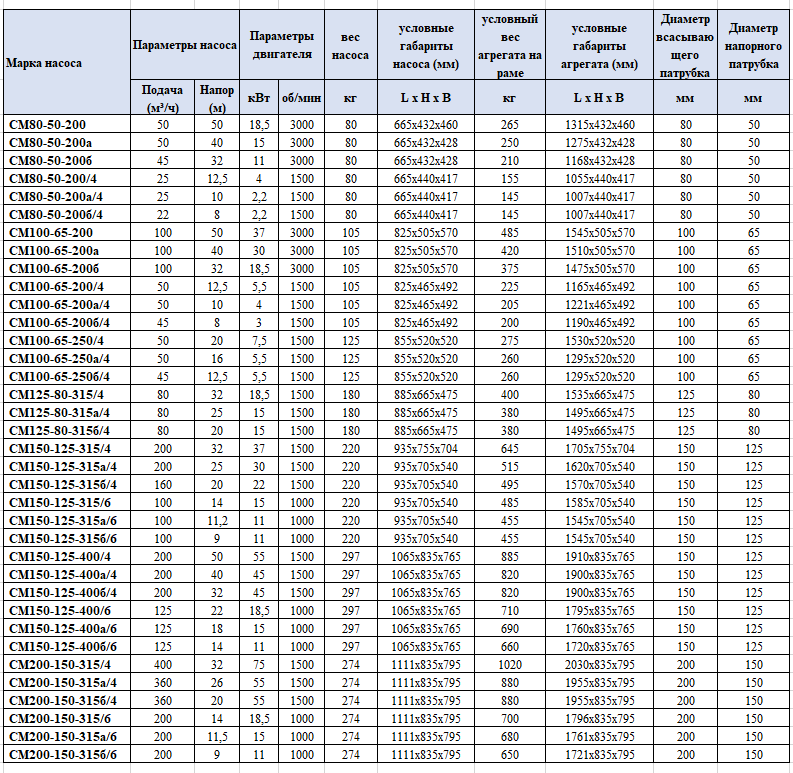

Основные типоразмеры: подача от 25 до 400 м³/ч, напор от 12,5 до 80 м, частота вращения 960, 1450 или 2900 об/мин, мощность от 2,2 до 110 кВт.

Условное обозначение
Пример: СМ 80-50-200а-т-Е-2 УХЛ3.1
СМ – сточно-массный насос
80 – диаметр входного патрубка, мм
50 – диаметр выходного патрубка, мм
200 – диаметр рабочего колеса, мм
а, б – обточка колеса (уменьшенный диаметр)
т – торцовое уплотнение (без буквы – сальник)
Е – взрывозащищённое исполнение
2, 4, 6 – частота вращения (2900, 1450 или 960 об/мин)
УХЛ3.1 – климатическое исполнение

Конструктивные особенности
Корпус чугунный с опорными лапами
Рабочее колесо закрытого типа, одностороннего входа
Разгрузка осевых сил – импеллером
Вращение левое (против часовой стрелки со стороны всасывания)
Фланцы по ГОСТ 33259-2015
Подшипники смазываются Литол 24
Люк на всасывании для очистки
Сливное отверстие в нижней части корпуса
Отверстия под датчики температуры (2×М8×1)

Области применения
Системы водоотведения канализационных стоков (ЖКХ, водоканалы)
Дренажные системы для очистки сточных вод
Перекачка стоков на промышленных предприятиях (металлургия, нефтепереработка)

Преимущества
Ремонт без отсоединения трубопроводов (опорные лапы)
Подбор параметров под заказ (разные диаметры колёс)
Взрывозащищённое исполнение для опасных зон
Удобная очистка (люк на всасывании)
Высокая надёжность: ресурс до капремонта 20 000 часов, срок службы 6 лет
