Агрегаты/насосы вихревые - серии ВК, ВКС, ВКО

Общая характеристика
Вихревые консольные одноступенчатые горизонтальные насосы.
Типы: ВК (вихревой консольный), ВКС (вихревой консольный самовсасывающий, высота всасывания до 4 м), ВКО (вихревой консольный с рубашкой обогрева/охлаждения).
Уплотнение вала – сальниковое. Для взрывоопасных производств не предназначены.

Рабочие параметры
Вязкость жидкости: до 36 сСт
Твёрдые включения: не более 0,01% по массе, размером до 0,05 мм
Коррозия материалов: не более 0,1 мм/год
Температура жидкости: для исполнения А (чугун) от –15 до +85 °C; для исполнений Б (бронза) и К (нержавейка) от –40 до +85 °C

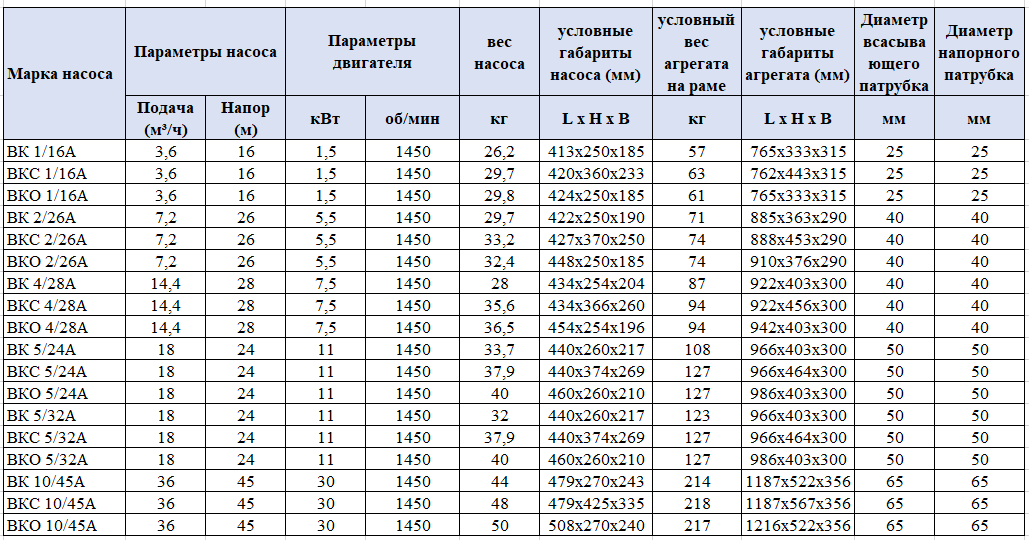

Подача: от 2 до 28 л/с (в зависимости от модели)
Напор: от 16 до 32 м

Конструктивные особенности
Корпус и крышка образуют кольцевой канал с перемычкой (отсекателем)
Рабочее колесо – диск с радиальными лопатками, закреплён на валу шпонкой, свободно перемещается в осевом направлении
Отверстия в диске разгружают колесо от осевых сил
Вал вращается в двух шарикоподшипниковых опорах в кронштейне
Сальниковая набивка для снижения протечек
У ВКС – напорный колпак для самовсасывания
У ВКО – камера обогрева/охлаждения (подвод пара или охлаждающей жидкости)
Направление вращения – любое (определяется монтажом трубопроводов)

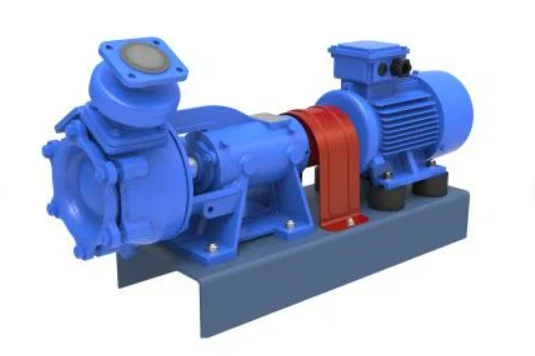

Привод – через упругую муфту от электродвигателя на общей раме/плите
Материалы проточной части:
А – чугун, вал – сталь 45
Б – бронза, вал – 95Х18
К – нержавеющая сталь 12Х18Н9ТЛ, вал – 95Х18
Рабочее колесо для всех исполнений – сталь 20Х13

Области применения
Водоснабжение ЖКХ и муниципальных водоканалов
Сельское хозяйство (полив)
Промышленность (технологические процессы, нефтепереработка, металлургия)
Теплоэнергетика (ТЭС, АЭС)
Судостроение и судоходство (машинные и котельные отделения, автоматизация А1, А2)
Системы циркуляции водо- и теплоснабжения

Преимущества
Широкий диапазон напора при малых подачах
Линейная зависимость напора от подачи
Хорошая самовсасывающая способность (у ВКС до 4 м)
Возможность обогрева/охлаждения (у ВКО)
Три варианта материалов проточной части под разные среды и температуры
Возможность установки на морских и речных судах (РМРС, РРР)
Восстанавливаемые изделия (вид 1 по ГОСТ 27.003-90), запчасти доступны

Условное обозначение
Пример: ВКО 2/26 А – У3.1
ВК – вихревой консольный (ВКС – самовсасывающий, ВКО – с обогревом/охлаждением)
2 – подача, л/с
26 – напор, м
А – материал проточной части (А – чугун, Б – бронза, К – нержавейка)
У3.1 (У2, ОМ2) – климатическое исполнение и категория размещения

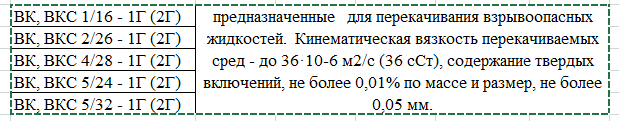

Дополнительно для уплотнения вала:
без обозначения – сальниковое (стандарт)
-1Г – одинарное торцовое
-2Г – двойное торцовое
