Общая характеристика

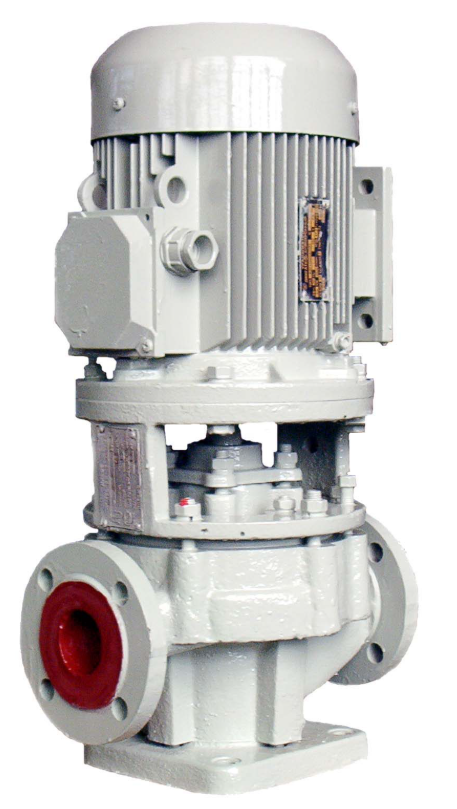

Центробежные одноступенчатые моноблочные электронасосы. Подвод и отвод жидкости – радиальный, всасывающий и напорный патрубки расположены в линию (осевой вход).
Крепление к двигателю через фонарь. Могут монтироваться непосредственно на трубопроводе (типоразмеры ЛМ32, ЛМ50) или на фундаменте.

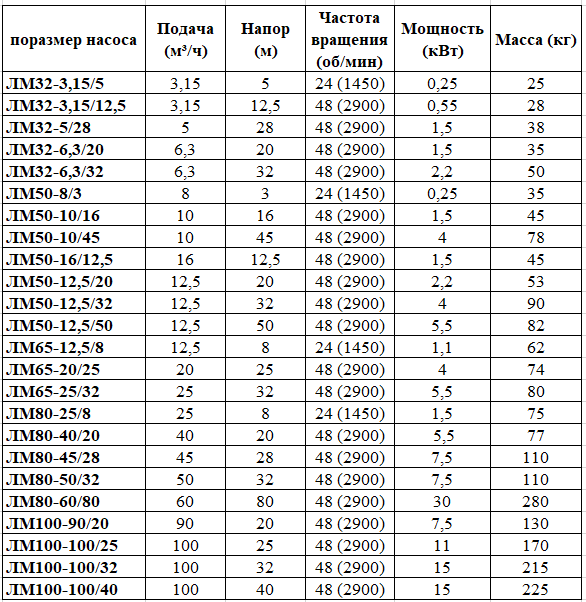

Рабочие параметры
Среда: чистая вода производственно-технического назначения (кроме морской), pH 6–9, твёрдые включения не более 0,1% по объёму, размером до 0,2 мм
Температура жидкости: от 0 до +85 °C (базовое), до +140 °C (по заказу)
Подача: от 3,15 до 100 м³/ч
Напор: от 3 до 80 м
Частота вращения: 1450 или 2900 об/мин
Мощность: от 0,12 до 23,8 кВт
КПД: от 22 до 75%
Допустимый кавитационный запас: от 2,5 до 4,5 м
Давление на входе: до 0,35 МПа (3,5 кгс/см²) – сальник, до 0,8 МПа (8,0 кгс/см²) – торцовое уплотнение
Конструктивные особенности
Моноблочная конструкция с фланцевым двигателем (удлинённый вал или удлинитель)
Радиальный подвод и отвод жидкости
Патрубки расположены в линию (осевой вход)
Крепление двигателя через фонарь
Материал корпуса, фонаря, рабочего колеса, крышки корпуса, защитной втулки – СЧ 20 (серый чугун)
Для ЛМ32-6,3/32 и ЛМ32-5/28 – рабочее колесо из 12Х18Н9ТЛ (нержавейка)
Уплотнение: сальниковое или торцовое (одинарное)
Монтаж: на трубопроводе (ЛМ32, ЛМ50) или на фундаменте
Области применения
Стационарные системы отопления и водоснабжения
Перекачивание чистой воды и жидкостей, сходных с водой по свойствам
Преимущества
Высокое качество и надёжность
Широкий диапазон подач и напоров
Компактная моноблочная конструкция
Возможность монтажа непосредственно на трубопроводе (для ЛМ32, ЛМ50)
По заказу: экспортное исполнение (ТВ, ТС), частота 60 Гц, малошумное исполнение, дополнительный комплект ЗИП
Условное обозначение
Пример: ЛМ50-16/12,5-5(С) – УХЛ4
Л – линейный
М – моноблочный
50 – диаметр патрубков, мм
16 – подача, м³/ч
12,5 – напор, м
5 или С – уплотнение (5 – торцовое, С – сальниковое)
УХЛ – климатическое исполнение (умеренный и холодный климат)
4 – категория размещения
