Общая характеристика
Насосы типа «Д» — это горизонтальные центробежные одноступенчатые агрегаты с двусторонним подводом жидкости к рабочему колесу. Конструкция включает полуспиральный подвод и спиральный отвод.
Принцип действия: механическая энергия привода преобразуется в гидравлическую за счёт гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода.

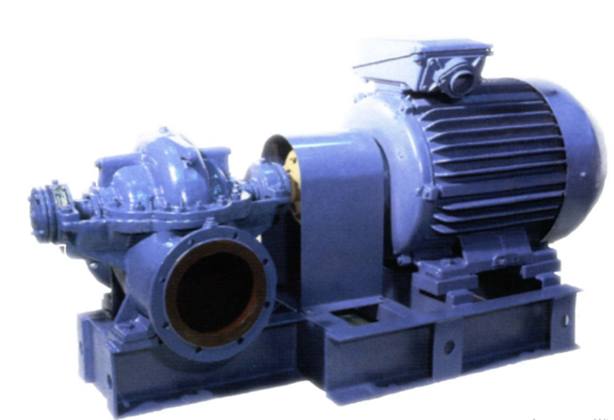

Состав агрегата: насос + приводной двигатель, смонтированные на общей сварной фундаментной раме и соединённые муфтой.
Преимущества насосов типа «Д»
1. Различные материалы проточной части – подходят для воды, морской воды, пластовой воды, химических нетоксичных жидкостей.
2. Разные диаметры рабочих колёс (в т.ч. под заказ) – возможность точно подобрать параметры «напор-подача» под требования объекта.
3. Рабочее колесо двустороннего входа – автоматическое уравновешивание осевых сил, снижение нагрузки на подшипники.
4. Двойная спираль проточной части (на высоконапорных моделях) – снижение радиальных нагрузок на ротор при работе на неноминальных режимах.
5. Горизонтальный разъём корпуса – ремонт на месте эксплуатации без демонтажа трубопроводов.
6. По заказу: торцовое уплотнение вала + взрывозащищённый двигатель – допуск к эксплуатации во взрывоопасных производствах.
Рабочие параметры:
Температура жидкости от 0 до +95 °C
Плотность до 1100 кг/м³
Вязкость до 60 сСт
Твёрдые включения (размер) не более 0,2 мм
Твёрдые включения (масса) не более 0,05%
Микротвердость включений ≤ 6,5 МПа (650 кгс/мм²)
Климатическое исполнение УХЛ 3.1
Области применения:
Системы горячего и холодного водоснабжения / теплоснабжения
Системы водозаборов
Ирригация (полив, орошение)
Системы отопления
Подача пластовой жидкости на нефтяных месторождениях
Подача морской воды в системах пожаротушения морских портовых сооружений
Перекачивание воды с примесью нефтепродуктов (нефтедобывающие и нефтеперерабатывающие предприятия)
Химическая промышленность (жидкости, сходные с водой по свойствам)
Теплоэнергетика (техническая вода), включая АЭС
Металлургическая промышленность (системы охлаждения)
Пожаротушение промышленных и гражданских объектов (в т.ч. с дизельным приводом)
|
Конструктивные особенности:
|
|
Элемент
|
Описание
|
|
Корпус насоса
|
Чугунная или стальная отливка с горизонтальным разъёмом по оси ротора
|
|
Патрубки
|
Всасывающий и напорный – в нижней половине корпуса, направлены в разные стороны
|
|
Фланцы
|
По ГОСТ 12815-80 (исполнение 1), возможно исполнение 3 по требованию
|
|
Крышка корпуса
|
Продолжает конфигурацию каналов; имеет отверстие М16х1,5 под вакуумный насос или выпуск воздуха
|
|
Вращение ротора
|
Левое (против часовой стрелки) со стороны привода; по заказу возможно другое
|
|
Рабочее колесо
|
Двустороннего входа – уравновешивает осевые силы
|
|
Подшипники
|
Радиальные или радиально-упорные шарикоподшипники (воспринимают остаточные осевые силы)
|
|
Уплотнение вала
|
Сальниковые или одинарные торцовые уплотнения
|
|
Ремонт
|
Возможен без демонтажа трубопроводов и снятия двигателя
|

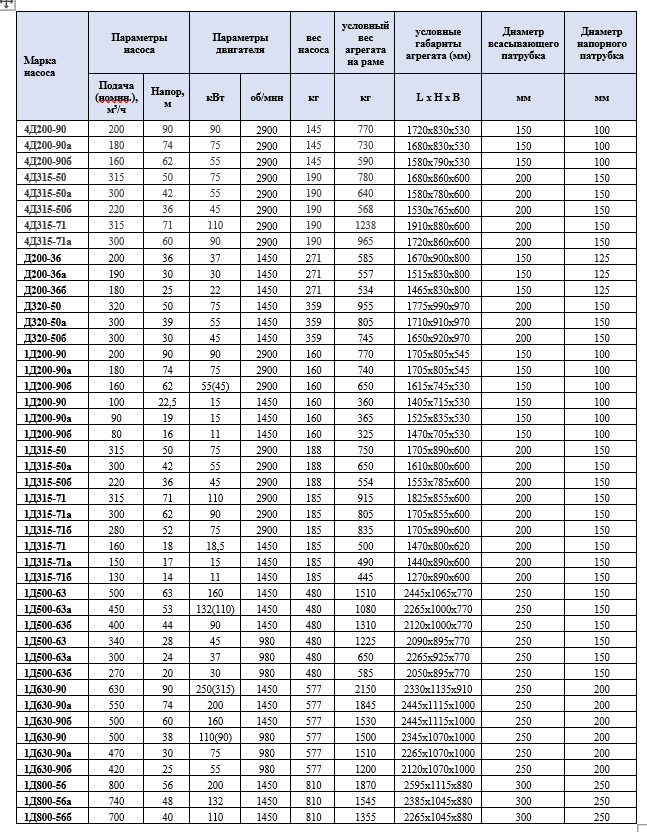

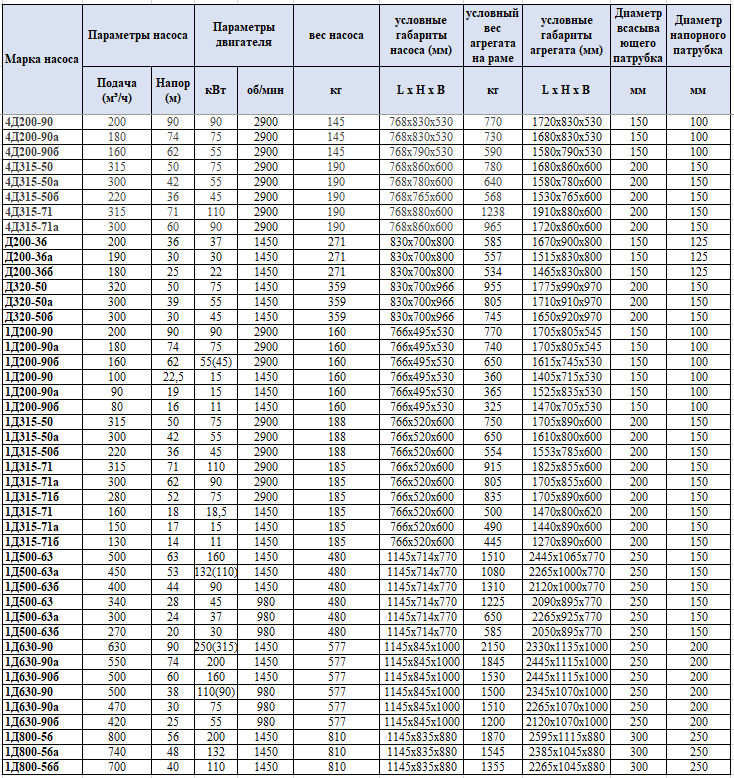

Условные обозначения 1Д200-90 а-т-А-Е-У 2 , где :
1 - порядковый номер модификации насоса
Д - насос двустороннего входа
200 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
90 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
а - индекс обточки рабочего колеса : а, б –уменьшенные диаметры рабочего колеса, м - увеличенный.
т - тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным.
А - исполнение по материалу проточной части (детали корпуса/рабочее колесо): без обозначения – серый чугун (СЧ 25), пкп - серый чугун с противокоррозионным покрытием проточной части корпуса и крышки; А- углеродистая сталь (сталь 25Л), К- хромоникелевая сталь типа 12Х18Н9Т; Б - рабочее колесо из бронзы
Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах, без обозначения – для насосов (агрегатов), не предназначенных для эксплуатации во взрывоопасных и пожароопасных производствах;
У2 - климатическое исполнение и категория размещения.
