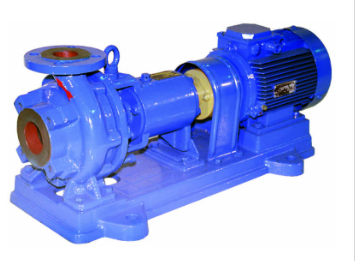

Агрегаты/насосы консольные - серии К

Общая характерика

Агрегаты электронасосные "К"- центробежные, консольные предназначены для перекачивания чистой воды производственно-технического назначения (кроме морской) с рН 6-9 в стационарных условиях, температурой от 273 до 358К (от 0 до + 85 С) с одинарным сальником, от 273 до 378К (от 0 до +105 С) с двойным мягким сальником и от 273 до 413 К (от 0 до +140 С) с торцовым уплотнением и других жидкостей сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.
Уплотнение вала насосов типа «К» — одинарное, двойное сальниковое или одинарное торцовое. Наибольшее допускаемое давление на входе в насос: для насосов с мягким сальником 0,35 МПа (3,5 кгс/см2), с торцовым уплотнением 0,8 МПа (8,0 кгс/см2). Материал проточной части — серый чугун.
Допускается замена другими двигателями одного типоразмера, но разных серий с соответствующим числом оборотов и мощностью.

Применение:
для перекачивания чистой (холодной/горячей) воды в системах водоснабжения структур ЖКХ , муниципальных водоканалов, для обеспечения дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов, в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие и металлургические отрасли, для обеспечения водой садоводческих и дачных посёлков в системах пожаротушения нефтегазовой промышленности, жилых и гражданских объектов на объектах теплоэнергетики – ТЭС, АЭС, для обеспечения работы основных и вспомогательных систем станций связанных с использованием чистой и технической воды

Конструктивные особенности
Различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
применение сальниковой набивки из современных материалов на основе терморасширенного графита значительно сокращает время на обслуживание и ремонт насоса;
применение торцового уплотнения в конструкции насоса позволило расширить область применения насосного агрегата. При агрегатировании с взрывозащищенными двигателями данные агрегаты допускаются к применению во взрыво- и пожароопасных производствах.

Условные обозначения:
К50-32-125, где :
К – консольный насос;
50 – диаметр входного патрубка, мм;
32 – диаметр выходного патрубка, мм;
125 –диаметр рабочего колеса (условный), мм;
К100-65-250/2-5-М-У3, где:
К- горизонтальный консольный насос;
100 - диаметр входного патрубка, мм;
65 - диаметр выходного патрубка, мм;
250 - номинальный диаметр рабочего колеса, мм;
2 или 4 - условное обозначение номинальной частоты вращения («2» - 2900 об./мин, «4» - 1450 об./мин.);
5 - условное обозначение одинарного торцового уплотнения;
М - модернизация с порядковым номером (М, 2М, 3М и т.д.);
С - условное обозначение одинарного сальникового уплотнения;
П - модификация с бронзовым колесом;
У3 - климатическое исполнение и категория размещения.

 1К80-50-200а-с У3.1  ТУ3631-096-05747979-97, где :
1 – индекс модернизации насоса;
К – консольный насос;
80 – диаметр входного патрубка, мм;
50 – диаметр выходного патрубка, мм;
200 –диаметр рабочего колеса (условный), мм;
а - индекс обточки рабочего колеса:  а,б,в - уменьшенный диаметр рабочего колеса,  л, м - увеличенный диаметр рабочего колеса
с - тип уплотнения:  с - сальниковое уплотнение, т- торцовое уплотнение
У3.1 – климатическое исполнение и категория размещения.

2К100-80-160 У3.1  ТУ3631-186-05747979-2001, где :
2 – вторая модернизация насоса (жидкая смазка подшипников);
К – консольный насос;
100 – диаметр входного патрубка, мм;
80 – диаметр выходного патрубка, мм;
160 – номинальный диаметр рабочего колеса, мм;
а - индекс обточки рабочего колеса:  а, б, в - уменьшенный диаметр рабочего колеса,  м, л -  увеличенный диаметр рабочего колеса
У3.1 – климатическое исполнение и категория размещения.

для насосов типа К ("двойных" маркировок, маркировка СССР)
К20/30а-У3
К - тип насоса  - консольный на отдельной стойке;
20 - номинальная подача, м3/ч;
30 - номинальный напор, м;
а - буква после цифр («а» или «б») - индекс варианта обточки рабочего колеса, без обозначения номинальный базовый диаметр рабочего колеса;
У3 - климатическое исполнение и категория размещения.
